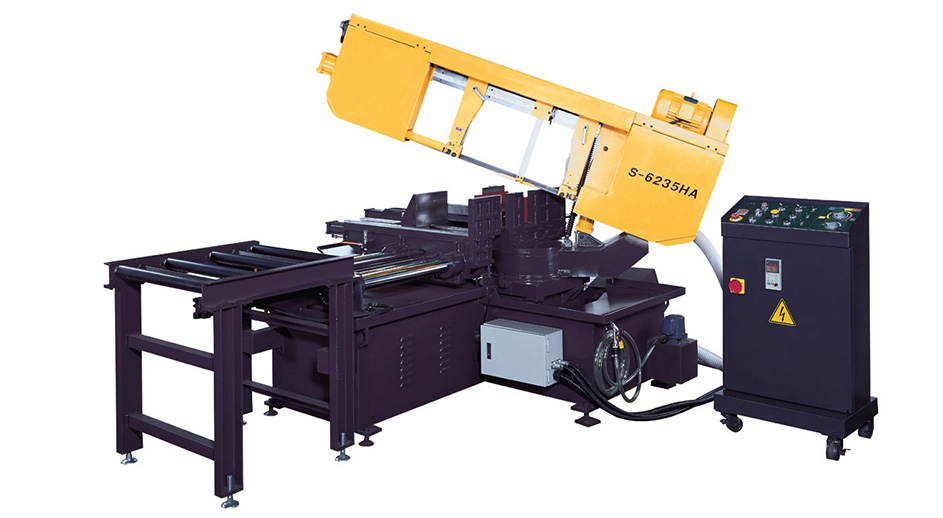

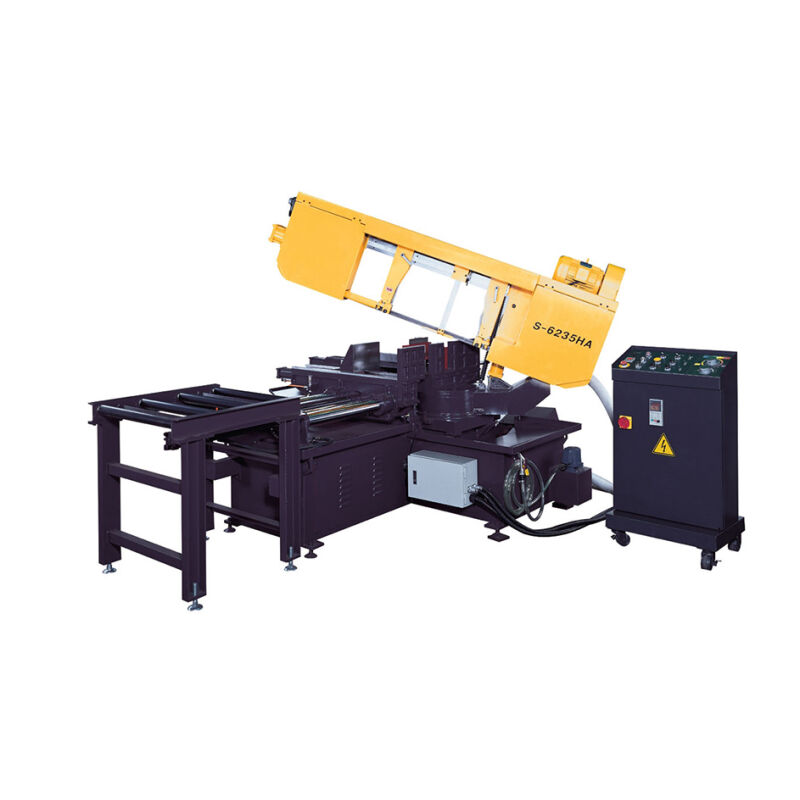

Typ otočného čepu S-6235HA
Kapacita 0 350 mm (13,8″) 620 x 350 mm (24,4″ Š x 13,8″ V) 45° 350 mm (13,8″) 420 x 350 mm (16,5″ Š x 13,8″ V) 60° 300 mm (11,8″) 290 x 350 mm (11,4″ Š x 13,8″ V) […]
| Kapacita | 0 | 350 mm (13,8″) | |
| 620 x 350 mm (24,4″ Š x 13,8″ V) | |||
| 45° | 350 mm (13,8″) | ||
| 420 x 350 mm (16,5″ Š x 13,8″ V) | |||
| 60° | 300 mm (11,8″) | ||
| 290 x 350 mm (11,4″ Š x 13,8″ V) | |||
| Rychlost čepele | 20 až 100 m/min (65 až 330 stop/min) | ||
| Motor | Pohon čepele | 3,7 kW (5 koní) | |
| Hydraulické čerpadlo | 0,75 kW (1 k) | ||
| Čerpadlo chladicí kapaliny | 0,1 kW (1/8 HP) | ||
| Velikost čepele | 4900 × 34 × 1,1 mm (192,9″ × 1,3″ × 0,043″) | ||
| Napětí čepele | Hydraulické | ||
| Délka indexu | Jedno podávání | 600 mm (23,6″) | |
| Maximální indexové časy | 9 | ||
| Úhel rámu pily | -60° ~ 0° ~ +45° Obousměrný | ||
| Úhlový otočný | Manuál | ||
| Zobrazení úhlu | Úhlová stupnice | ||
| Výška stolu | 830 mm (32,7″) | ||
| Typ upnutí svěráku | Hydraulický (plný zdvih, 2 kroky) | ||
| Hmotnost stroje | 2200 kg (4850 liber) | ||
| Podlahová plocha (Š x H) | 2350 × 3400 mm (92,5” × 133,9”) | ||
* Veškeré specifikace, rozměry a konstrukční charakteristiky uvedené v tomto katalogu se mohou změnit bez předchozího upozornění.
- Obousměrné úhlové natočení -60° ~ 0° ~ +45° s ukazatelem stupnice.
- Automatický posuv typu kyvadlového typu. (pouze pro 0° ~ -60°)
- Hydraulicky ovládané dvojité upínání svěráku s plovoucím systémem.
- Upínací systém svěráku s plným zdvihem – 2 kroky.
- Variabilní regulace otáček kotouče pomocí invertoru.
- PLC řízení pro všechny elektrické a hydraulické funkce.
- Rychlost posuvu dolů regulována hydraulickým regulačním ventilem.
- Přednastavené počitadlo řezů s vypínáním.
- Vyprodáno, vypnout.
- Automatické ovládání pracovní výšky a rychlý přístup.
- Vícenásobné indexování (9krát).
- Nezávislá elektrická skříň a ovládací panel.
- Drátěný kartáč s elektrickým pohonem.
- Systém vedení kotouče s karbidovým ložiskem.
- Detektor pohybu napínacího kola s funkcí zastavení nože a vypnutí při zlomení.
- Proplachovací hadice pro čištění stroje.
- Pracovní světlo.
- Válečkový stůl o délce 2 m.
- Jeden bimetalový pilový kotouč M42.
- Jedna sada nářadí a krabice s nářadím.
- Automatický dopravník třísek
- Vkládací přípravek pro řezání svazků
- Variabilní tlak svěráku
- NC řízení
