ARG 520 DC S.A.F.

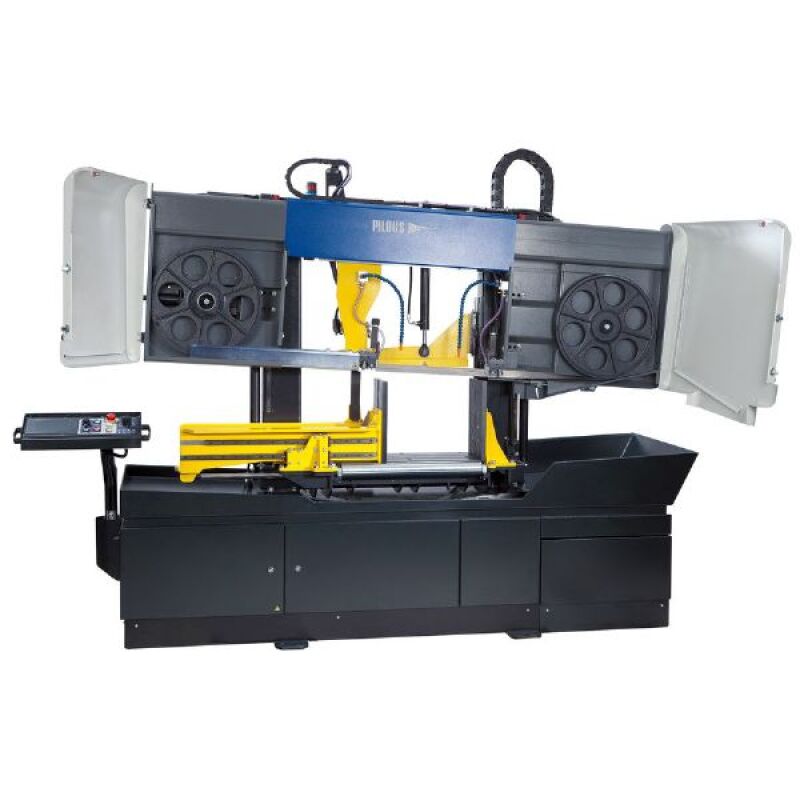

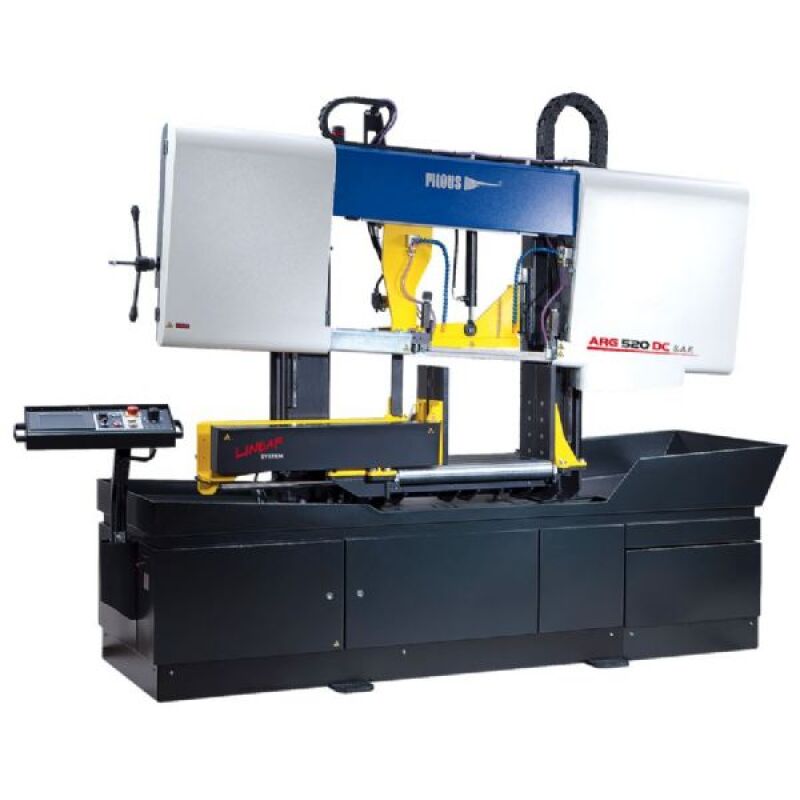

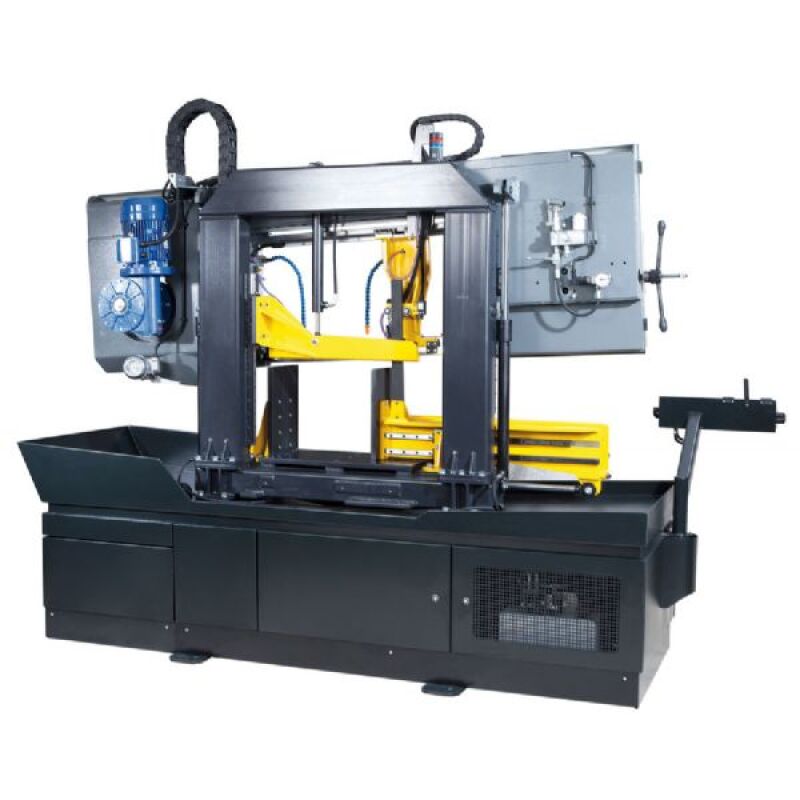

Robustní dvousloupový poloautomat nachází všeobecné uplatnění při průmyslovém dělení materiálu i v těch nejtěžších a non stop provozech. Mimořádně tuhá konstrukce ramene pilového pásu v kombinaci s jeho masivním dvousloupovým uložením na lineárních vedeních, zaručuje vynikající tuhost celého systému a […]
Robustní dvousloupový poloautomat nachází všeobecné uplatnění při průmyslovém dělení materiálu i v těch nejtěžších a non stop provozech. Mimořádně tuhá konstrukce ramene pilového pásu v kombinaci s jeho masivním dvousloupovým uložením na lineárních vedeních, zaručuje vynikající tuhost celého systému a přesný řez při průmyslovém dělení plných materiálů. Průmyslový pilový pás 41 x 1,3 mm je vyráběn v mnoha variantách a umožňuje průmyslové dělení široké škály materiálů, včetně nerezu nebo nástrojových ocelí.

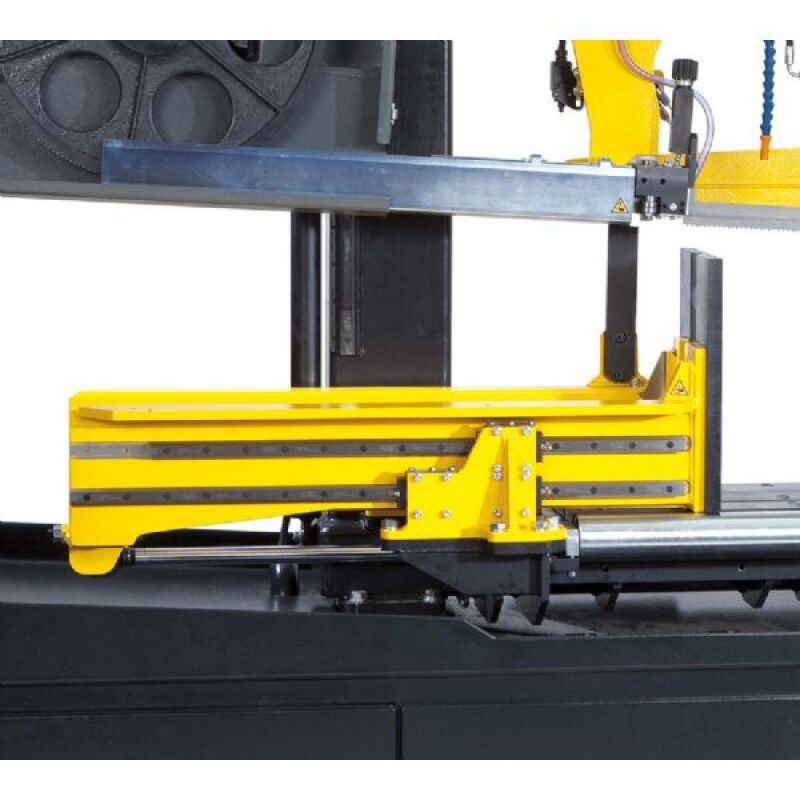

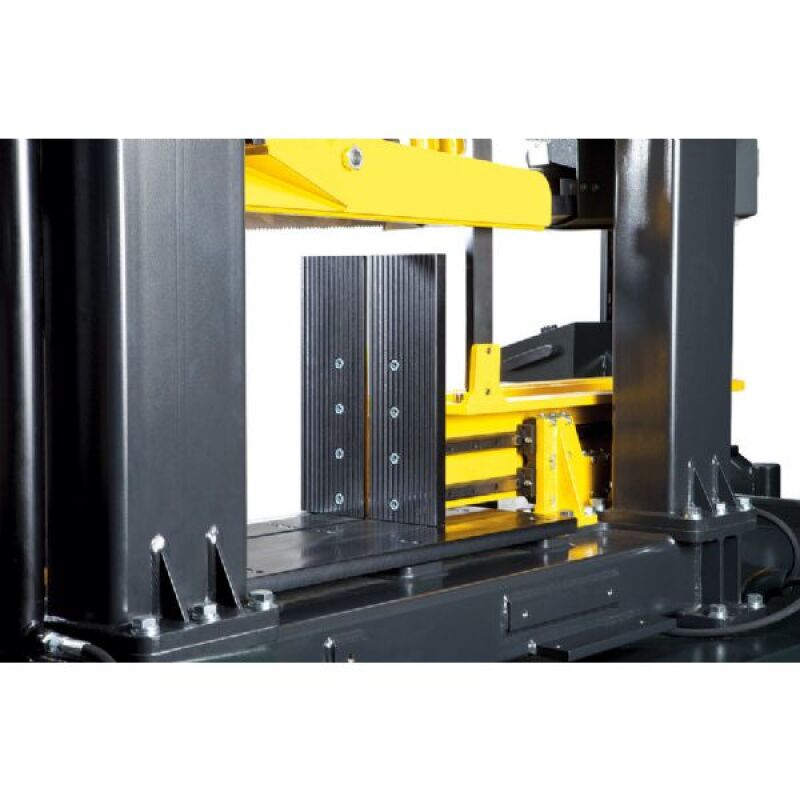

Optimální upnutí materiálu během řezu zaručuje plnozdvihový dvoučelisťový svěrák, který upíná materiál před i za řezem a pohybuje se na lineárních vedeních. Zároveň s čelistí svěráku se nastavuje i pohyblivá vodící kostka pilového pásu a je tak vždy automaticky nejblíže řezu, což přispívá k přesnosti a rychlosti řezu. Za řezem je svěrák vybaven skluzavkou materiálu. Držák vodící kostky pilového pásu se pohybuje také na lineárním vedení. Po stisknutí jediného spínače se provede celý řezací cyklus – upnutí materiálu, start pilového pásu a systému chlazení, provedení řezu, zastavení pilového pásu a chlazení, zvednutí ramene do původní nastavitelné polohy a rozepnutí svěráku.

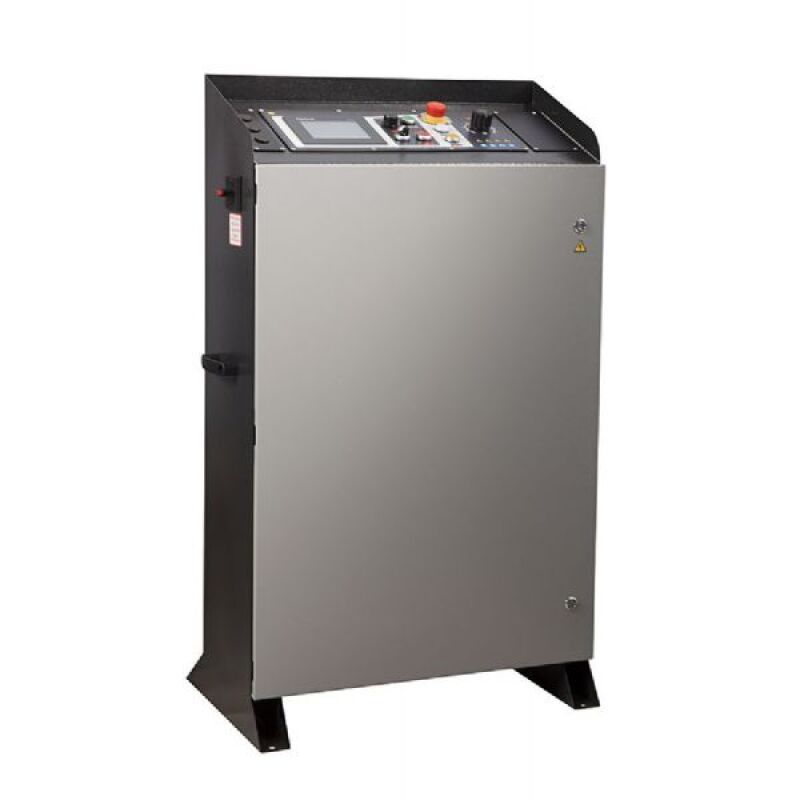

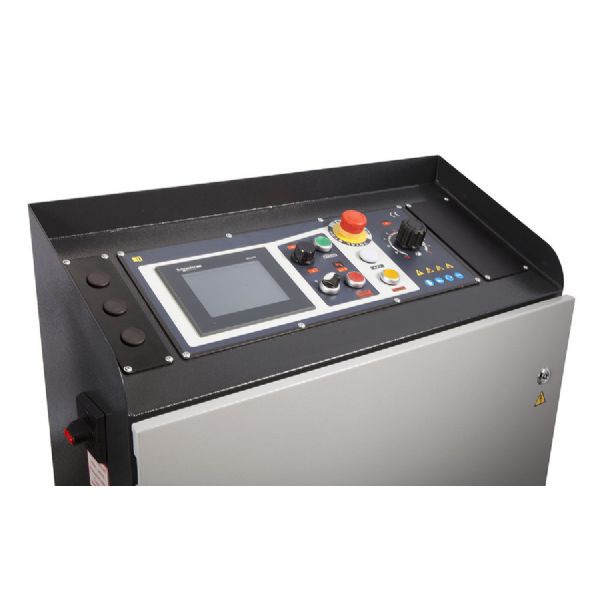

Snadné intuitivní ovládání pomocí dotykového displeje na ergonomickém otočném centrálním ovládacím panelu. Na displeji se také nastavuje potřebná výška zdvihu ramene pilového pásu dle průřezu děleného materiálu a umožňuje sledovat počet uříznutých kusů z nastavené série. Na displeji se během řezu zobrazuje rychlost pilového pásu, rychlost klesání pilového pásu do řezu v mm/min., zatížení hlavního motoru a případná chybová hlášení. Po přepnutí do ručního režimu je možné všechny funkce ovládat i samostatně. Stroj je vybaven výkonným průmyslovým hydraulickým agregátem. Hydraulický agregát umožňuje i nastaveni potřebné síly přítlaku svěráku. Obě vodící kostky pilového pásu jsou osazeny automatickou regulací přítlaku do řezu, která výrazně zrychluje a zpřesňuje řez a zvyšuje životnost pilového pásu. K dosažení maximální produktivity řezání přispívá i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu 15-90 m/min., což výrazně přispívá i k přesnosti a rychlosti řezu a životnosti pilových pásů. Velký podstavec a celková masivní konstrukce zaručují mimořádnou stabilitu stroje i při řezání těžkých obrobků. Stroj je standardně vybaven masivním šnekovým dopravníkem třísek s motorem dole, pro ideální odvod třísek. Jeho umístění přímo pod řezem zabezpečuje optimální odvod třísek. Třísky mohou být odváděny do plechového kontejneru s vyjímatelnou odkapávací vanou (příslušenství). Kvalitní osvětlení pracovního prostoru zaručuje výkonný LED pás s krytem.
- Z důvodu dosažení maximální přesnosti a produktivity je stroj určen jen pro kolmé řezy.

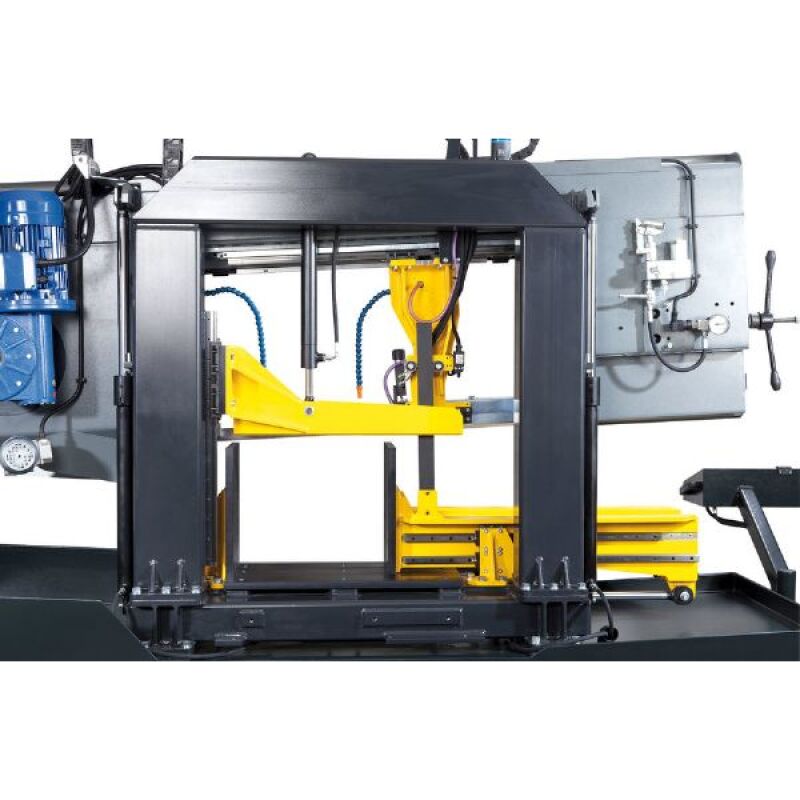

- Velmi robustní konstrukce stroje, tvořená masivními svařenci a odlitky z šedé litiny, zaručuje bezpečné pohlcování vibrací.
- Velký průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu.
- Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšuje dlouhodobou životnost stroje.
- Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou.
- Ke stroji je zapojen kompletní chladící systém s výkonným čerpadlem a možností samostatné regulace průtoku na obou vodících kostkách a dalších dvou nastavitelných vývodech. Vana emulze s výkonným čerpadlem je umístěna v podstavci stroje.
- Kontrola správného napnutí nebo přetržení pilového pásu. Při přetržení pilového pásu se stroj automaticky vypne.

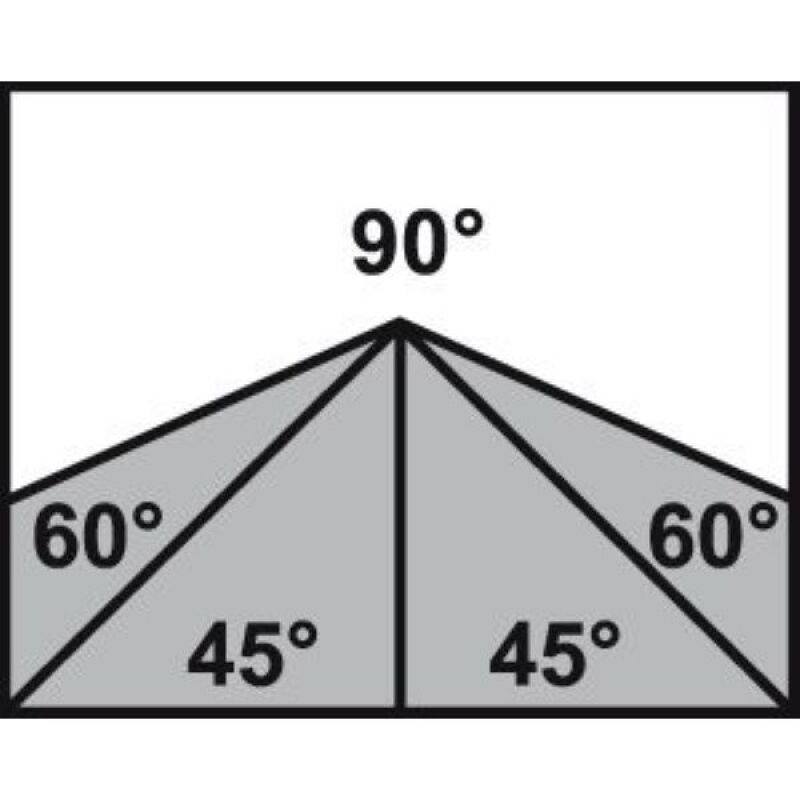

| 90° | |
 | 520 |
 | 500 |
 | 700 x 480 |
| Hlavní motor | 400 V, 50 Hz, 4 kW |
| Motor čerpadla | 400 V, 50 Hz, 0,12 kW |
| Motor hydraulického agregátu | 400 V, 50 Hz, 0,55 kW |
| Rychlost pásu | 15-90 m/min. |
| Pracovní výška svěráku | 920 mm |
| Olej v hydraulickém systému | cca 25 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP) |
| Nádrž chladící kapaliny | cca 30 l |
| Rozměry stroje (min.) | 1020 x 2980 x 2330 mm |
| Rozměry stroje (max.) | 1350 x 3610 x 2600 mm |
| Hmotnost stroje | 1720 kg |
Umožňuje plynulou regulaci rychlosti pilového pásu v rozmezí 15–90 m/min. a tím nastavení optimálních řezných podmínek pro daný materiál.
Poháněný kartáček - Standardní vybavení
Ocelový okružní kartáček, poháněný průmyslovým motorem se šnekovou převodovkou. Slouží k odstraňování třísek z pilového pásu za řezem.
Regulace přítlaku - Standardní vybavení
Hydraulicky ovládaná oboustranná automatická regulace přítlaku pilového pásu do řezu v závislosti na odporu řezaného materiálu. Výrazným způsobem zkracuje dobu řezu a prodlužuje životnost pilového pásu.
Šnekový dopravník třísek - Standardní vybavení
Zabezpečuje plynulý odvod třísek mimo stroj. Zkracuje tím časy potřebné k čistění stroje, hlavně při sériovém dělení plných materiálů, kde vzniká velké množství třísek.
Oplachovací pistole - Standardní vybavení
Slouží k čištění pracovního prostoru stroje.
LED lampa - Standardní vybavení
LED pás s krytem zajistí kvalitní osvětlení pracovního prostoru. Neocenitelný pomocník hlavně při nedostatečném osvětlení na pracovišti.
Hydraulické přítlačné zařízení
Masivní plnozvihové přítlačné zařízení zaručuje optimální vertikální upnutí při dělení materiálů ve svazku.
Hydraulicky ovládaná přítlačná deska s nastavitelnou výškou zdvihu je vedena na lineárních vedeních
a upíná materiál po celé délce svěráku.Výška zdvihu, dle velikosti děleného materiálu, je jednoduše nastavitelná na dotykovém display a upínání
je synchronizováno s vertikálním svěrákem.
Skluzavka materiálu
Plynule navazuje na těleso svěráku za řezem a umožňuje snadné sklouznutí uříznutých kusů do bedny při dělení větších sérií. Konstrukce skluzavky ze 2 kusů zamezuje odtékání chladící kapaliny mimo stroj.
Mlhové mazání
Vytváří olejovou mlhu, která je vstřikována do oblasti řezu. Nahrazuje použití klasické chladící emulze, zvláště při dělení profilových materiálů, kde může docházet k únikům kapaliny mimo stroj. Možnost použití i ekologických olejů.
Laserové zaměřování
Kvalitní průmyslový laser zobrazuje dráhu řezu na děleném materiálu. Výrazně usnadňuje, zrychluje a zpřesňuje nastavení požadované délky materiálu.
Hydraulické napínání
Umožňuje pohodlné napnutí pilového pásu pomocí ruční hydraulické pumpy na požadovanou hodnotu dle tlakoměru a jeho kontrolu během provozu stroje. Optimální napnutí pilového pásu je zásadní pro životnost pilového pásu i kvalitu řezu.
Ukazatel napnutí pilového pásu
Umožňuje přesné napnutí pilového pásu na požadovanou hodnotu dle tlakoměru a jeho kontrolu během provozu stroje. Optimální napnutí pilového pásu je zásadní pro životnost pilového pásu i kvalitu řezu.
Signalizační maják M2
Slouží k vizuální dálkové kontrole pracovního stavu stroje. Dvojbarevný maják je osazen LED světly s vysokou svítivostí a viditelností ze všech směrů díky unikátnímu tvaru čoček.
Zelené světlo – signalizace pracovního režimu stroje , pilový pás je v řezu. Po ukončení řezu a zastavení pilového pásu se světlo vypne a signalizuje Vám tak, že je možné zahájit další řez.
Červené světlo – signalizace poruchy, např. prasklý pilový pás, přetížení hlavního motoru, otevřený bezpečnostní kryt a jiné závady vedoucí k zastaveni stroje.
Přídavný váleček
Instaluje se místo skluzavky materiálu za řezem. Usnadňuje posouvání materiálu při dělení dlouhých kusů.
Kuželočelní převodovka s motorem 5,5 kW
Kuželočelní převodovka se silnějším motorem 5,5 kW zvyšuje řezný výkon stroje. Vhodné pro vysoce produktivní řezání plných houževnatých materiálů, např. nerezových ocelí.
Kontejner na třísky
Pro snadnou manipulaci je kontejner opatřený kolečky a výklopným zásobníkem na třísky.
Speciální support s upínací deskou
Speciální support s upínací deskou slouží k upevnění řezaného materiálu. Zejména se využívá pro rychlé a přesné oddělení výrobku z 3D tiskárny od tiskové desky. Přesnost řezu 0,1 mm, šířka řezu cca 2 mm.
