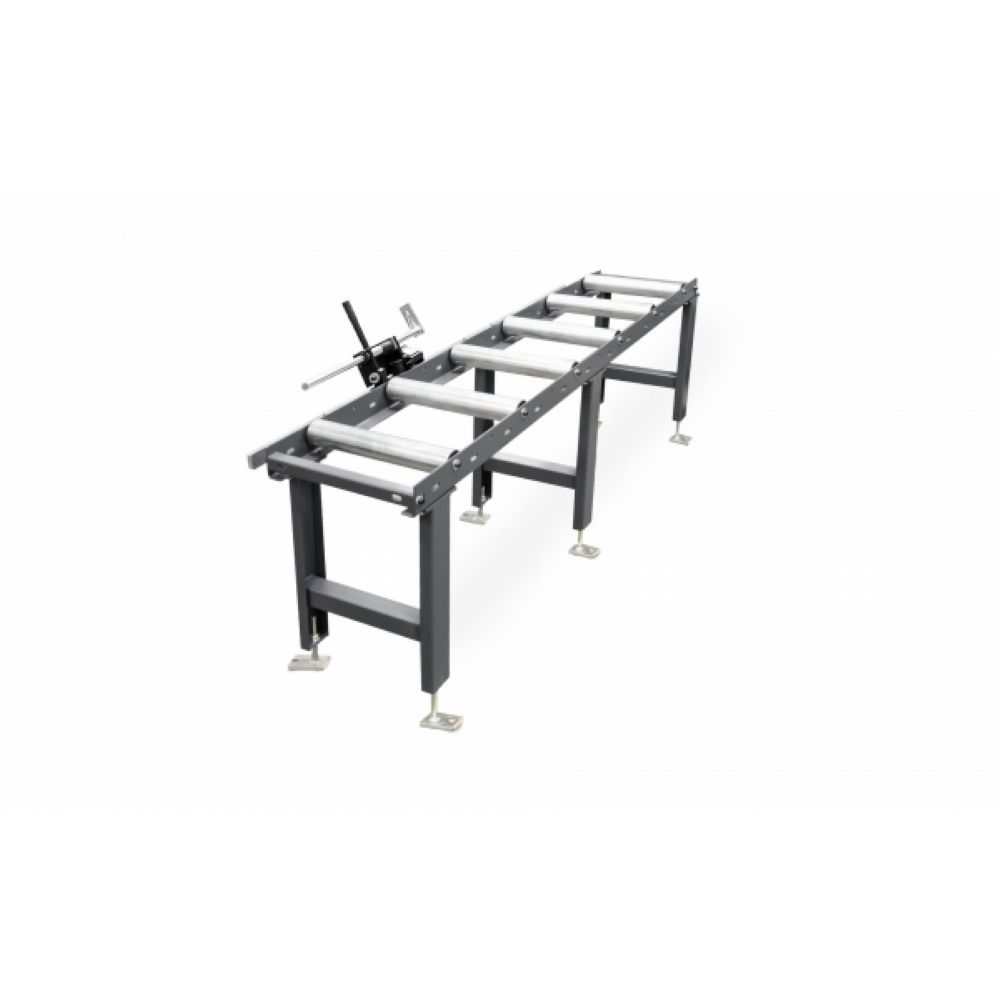

Dopravníky materiálu – typ T
S nosností až 600 kg a bohatým sortimentem příslušenství a připojovacích dílů pásových pil BOMAR je systém T ideálním partnerem při manipulaci s materiálem ve Vaší dílně. Díky výchozím délkám 2 m a 3 m jsou válečkové dráhy flexibilní a […]
S nosností až 600 kg a bohatým sortimentem příslušenství a připojovacích dílů pásových pil BOMAR je systém T ideálním partnerem při manipulaci s materiálem ve Vaší dílně. Díky výchozím délkám 2 m a 3 m jsou válečkové dráhy flexibilní a mohou být přizpůsobeny každému prostředí. Přidáním vstupní a výstupní dráhy systému T ke stroji, lze jednoduše a efektivně zlepšit výkonnostní vlastnosti celého výrobního procesu.
Klíčové vlastnosti
- Měření délky – přesné řezy
- Jednoduše rozšířitelný
- Velký výběr příslušenství
- Jednoduchá manipulace a snadná údržba
Parametry
| Označení | Šířka | Moduly | Válečky | Ø válečků | Nohy | Nosnost |
| T 440 | 440 mm | 2000 mm | 6 | 70 mm | 3 | 600 kg/m |
| 440 mm | 3000 mm | 9 | 70 mm | 4 | 600 kg/m | |
| T 540 | 540 mm | 2000 mm | 6 | 70 mm | 3 | 600 kg/m |
| 540 mm | 3000 mm | 9 | 70 mm | 4 | 600 kg/m | |
| T 640 | 640 mm | 2000 mm | 6 | 70 mm | 3 | 600 kg/m |
| 640 mm | 3000 mm | 9 | 70 mm | 4 | 600 kg/m |
Dorazy materiálu
Měřicí doraz TA s jednoduchým nastavováním a nekomplikovanou obsluhou. Se standardními délkami 2000 mm až 6000 mm a kroky po 1000 mm je měřicí doraz TA vhodný téměř pro každou pilu. Vodicí lišta je vybavena po celé délce měřicím pásmem. Rameno dorazu lze při průchodu materiálu vyklopit.
| Typ | Měřená délka |
| TA 2 | 2000 mm |
| TA 3 | 3000 mm |
| TA 4 | 4000 mm |
| TA 5 | 5000 mm |
| TA 6 | 6000 mm |
Bez nutnosti dodatečného napájení el. proudem, s baterií s dlouhou životností zajišťuje digitální měřicí doraz TRA přesná měření po celé délce. Suport dorazu se nastavuje ručně a poloha je na digitálním displeji zobrazována s přesností 0,1 mm. Digitální displej umožňuje zobrazení absolutních rozměrů a rozměrových řetězců. Rameno dorazu je výklopné, aby mohl volně procházet materiál.
| Typ | Měřená délka |
| TRA 2 | 2000 mm |
| TRA 3 | 3000 mm |
| TRA 4 | 4000 mm |
| TRA 5 | 5000 mm |
| TRA 6 | 6000 mm |
| TRA 10 | 10000 mm |
CNC řízený měřicí doraz TNCA poskytuje plný komfort dodatečné měřicí osy u stroje. Řízení umožňuje programování absolutních rozměrů a také rozměrových řetězců a nabízí programovou paměť 99 programů s 99 záznamy. Měření délky se provádí pomocí magnetického měřicího systému po celé délce dorazu s přesností 0,1 mm.
| Typ | Měřená délka |
| TNCA 3 R/L | 3000 mm |
| TNCA 4 R/L | 4000 mm |
| TNCA 5 R/L | 5000 mm |
| TNCA 6 R/L | 6000 mm |
Dodatečná opěrná nohaJako dodatečné zesílení nebo dodatečná aktualizace základní verze připojování
Vertikální válečkySvislé válečky ideálně lícují s osou zadních čelistí pily a zajišťují tak úhlovou přesnost, jednodušší pracovní operace a bezpečnost pracovníků obsluhy a osob, které se nachází v blízkosti stroje.
Nohy pro přípravu materiáluDíky šířce uložení lze připravit dostatečné množství materiálu pro proces řezání. Zkrátí se čas a složitost přípravy materiálu.
