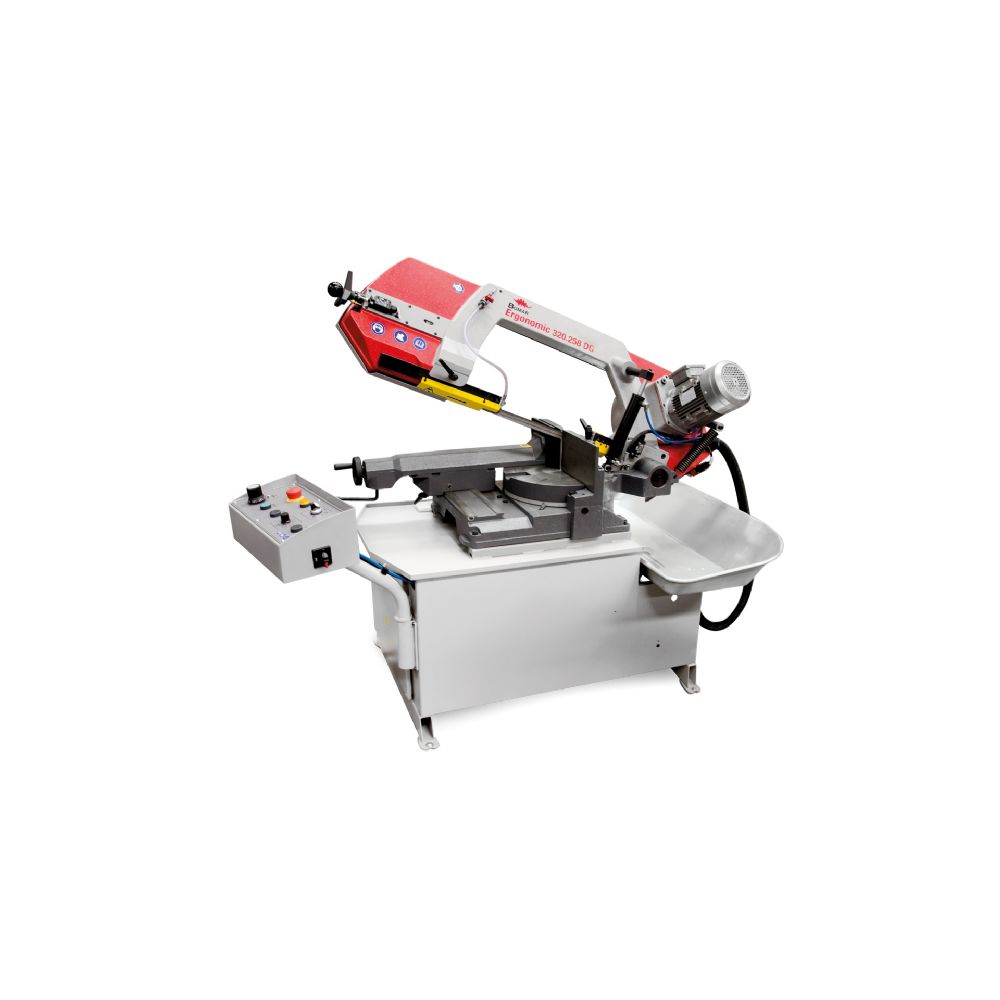

Ergonomic 320.258 DG

Gravitační pásová pila s robustním litinovým ramenem a pilovým pásem vysokým 27 mm. Stroj je vybaven velkým otočným stolem, který je dobrým podkladem i pro zpracování krátkých kusů materiálu. Při nastavování řezných úhlů, se tento stůl synchronně otáčí s ramenem […]

Nabídkový list v pdf
List s detailními údaji o produktu přímo od výrobce
Katalogový list v pdf
List s detailními údaji o produktu přímo od výrobce

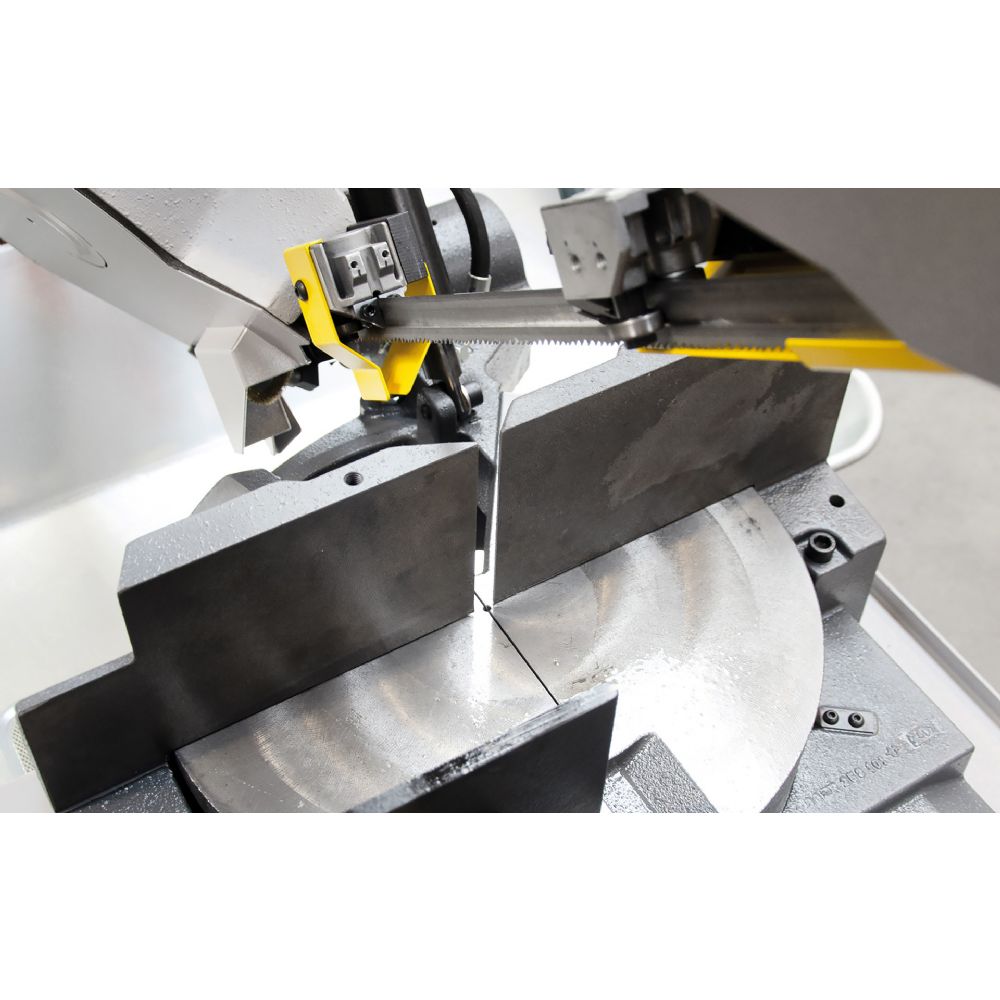

Gravitační pásová pila s robustním litinovým ramenem a pilovým pásem vysokým 27 mm. Stroj je vybaven velkým otočným stolem, který je dobrým podkladem i pro zpracování krátkých kusů materiálu.

Při nastavování řezných úhlů, se tento stůl synchronně otáčí s ramenem a nedochází tak k zaříznutí pásu do podkladové plochy.

Díky oboustranným řezům do 60 °, lze provádět i komplexní řezy s vysokou přesností a úsporou času. Programování probíhá v jednoduchých krocích, díky grafickému znázornění jednotlivých sekcí je zajištěn jasný přehled ve všech krocích. Stroj umožňuje vertikální upnutí materiálu vlevo nebo vpravo od pilového kotouče. Otočná deska stolu snadno a rychle připravý stroj pro požadovaný úhlový řez. Řezaný materiál se pomocí válečkové dráhy přesouvá na řezný stůl.

Posun materiálu zajišťuje podavač uložený na lineárním vedení. Délka jednorázového podání je 1500 mm. Při vícenásobném podání může být délka materiálu až 9999 mm. Pila AL 500 DGANC díky svému úplnému zakrytování splňuje všechny současné bezpečnostní normy. Pila je samozřejmě vybavena přípravou na odsávací zařízení a možnost prodloužení o další dopravníky materiálu.

Klíčové vlastnosti

  • robustní litinové rameno

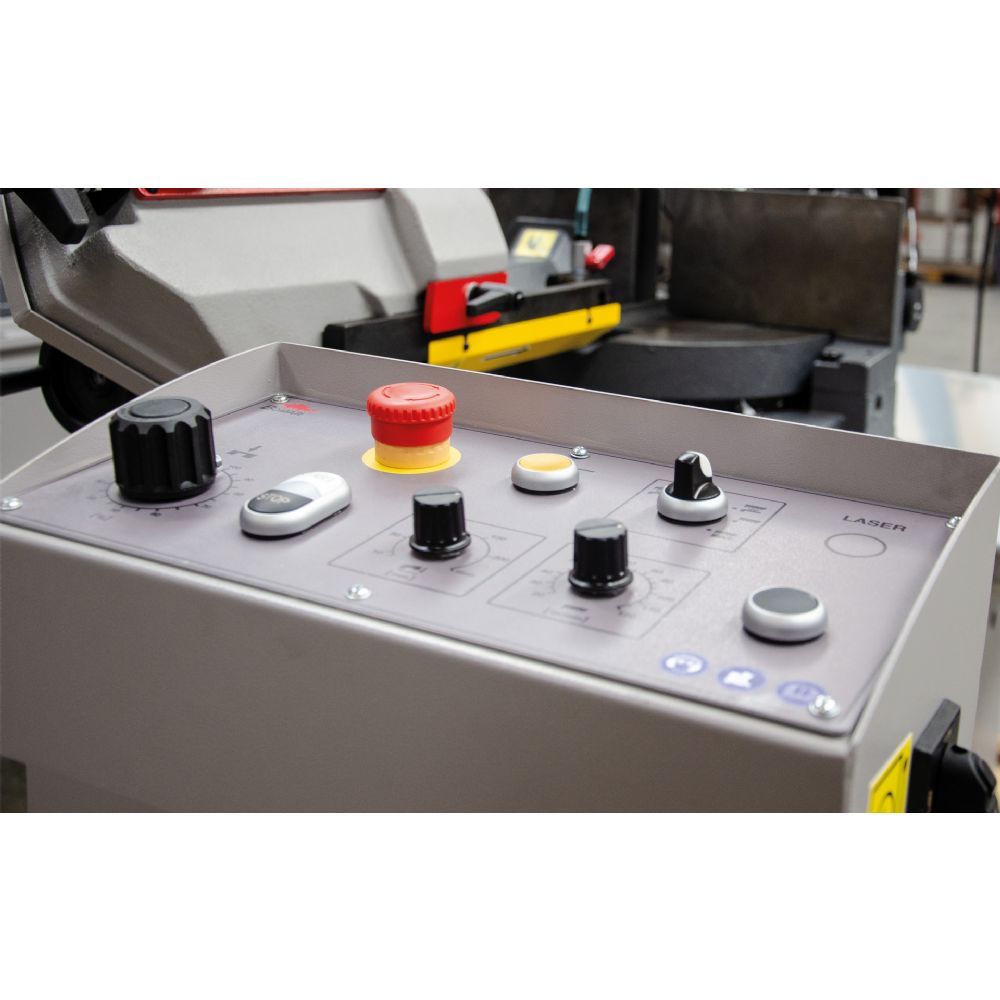

  • nastavování úhlových řezů se provádí z místa obsluhy pily

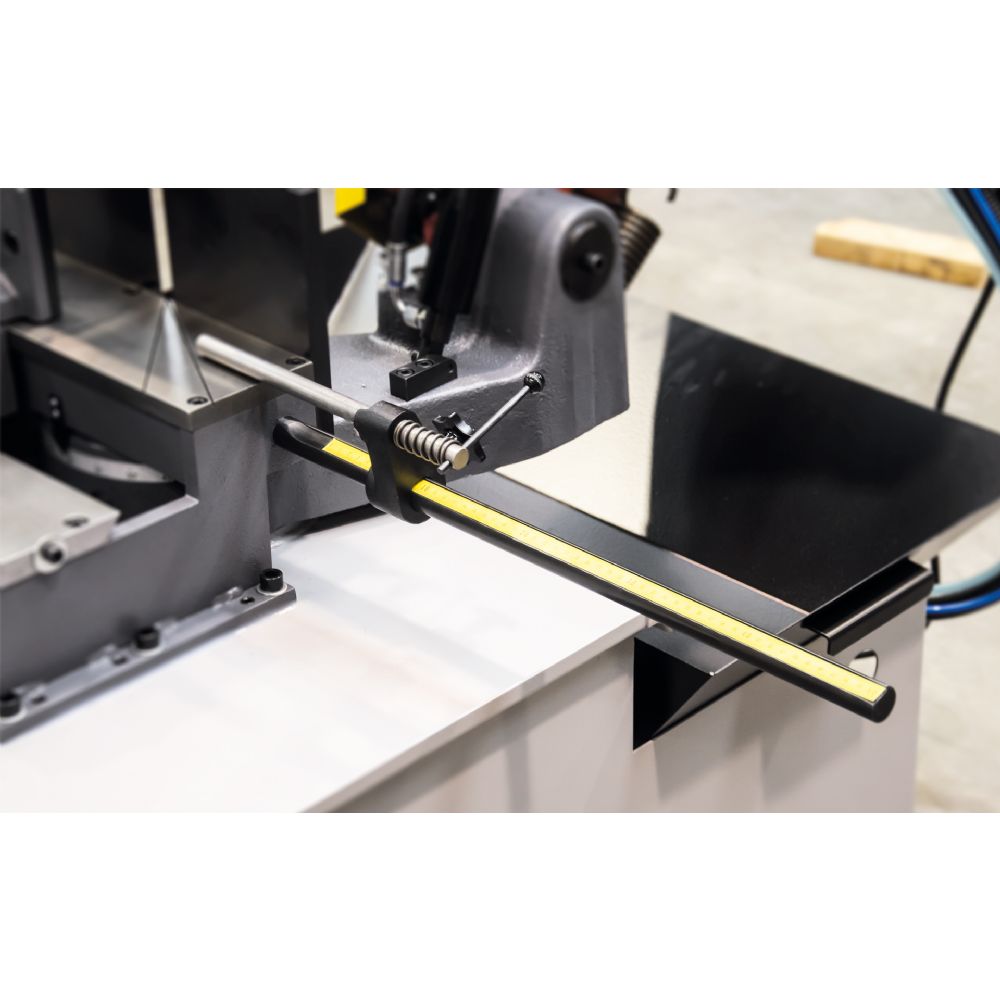

  • rychloposuv svěráku pro rychlé přenastavení upínací čelisti
  • jednoduchá obsluha a údržba

Řezné parametry

...
258320x100250
45°R210210x100195
60°R135135x100170
45°L185195x100150

Technické specifikace

Pracovní režim:manuell
Typ stroje:horizontální pásová pila
Typ řezu:Úhlové řezy
Rozsah úhlových řezů: -45° - 60°
Pohon:1,8 kW, 3x400 V/ 50 Hz
Rychlost pilového pásu:20 - 120 m/min.
Rozměry pilového pásu:2 910x25(27)x0,9 mm
Ložná výška materiálu: 760 mm
Délka nejkratšího zbytku:20 mm
Nejmenší řezaný průměr:Ø 5 mm

Rozměry stroje

Délka:1 700 mm
Šířka:1 480 mm
Výška:2 000 mm
Hmotnost:390 kg

Vhodné manipulační systémy

Dopravníky typu M

Modulární systém válečkových dopravníků, dorazů a podavačů pro lehké a středně těžké použití. Cenově výhodný systém s ocelovými nebo plastovými válečky, s šířkami válečků 230 mm, 330 mm, 430 mm a s délkou modulů 2 a 3 m. Dá se umístit na různý počet opěrných noh s nastavitelnou výškou v rozsahu od 610 do 1020 mm. Pro pásové pily BOMAR jsou k dispozici potřebné propojovací a připojovací díly a rozsáhlé příslušenství, např. vertikální válečky, dorazové systémy atd.

Handling System M

Third coolant supplyPřídavný přívod chladící kapalinyPřídavný přívod chladící kapaliny je využíván zvláště při řezání silnějších materiálů a všude tam, kde by běžné chlazení nestačilo.

The laser unit copies the exact line in the saw band axis to the material. Laser Liner allows precise adjustment of the marked material.Laser linerLaserová jednotka přenáší laserovou na připravený materiál umístěný v ose pilového pásu. Díky této přímce lze dodatečně porovnat a opravit drobné odchylky, dříve než začne řez.

A lamp for lighting the workspace, adjustable and mountedon the flexible arm.Osvětlení pracovního prostoruLED sítilna, namontována na ohebném rameni a  individuálně nastavitelná, zajistí perfektní osvětlení pracovního prostoru.

Pistol for machine cleaningPistole pro oplachování třísekPistole pro oplachování třísek slouží k rychlému a  snadnému očištění stroje od třísek a  otřepů.

Tenzomat - A precise measuring tool for the control of the saw band tension when a new band is installed.TenzomatPřesný měřící nástroj ke kontrole napnutí pilového pásu při vkládání nových pilových pásů.
