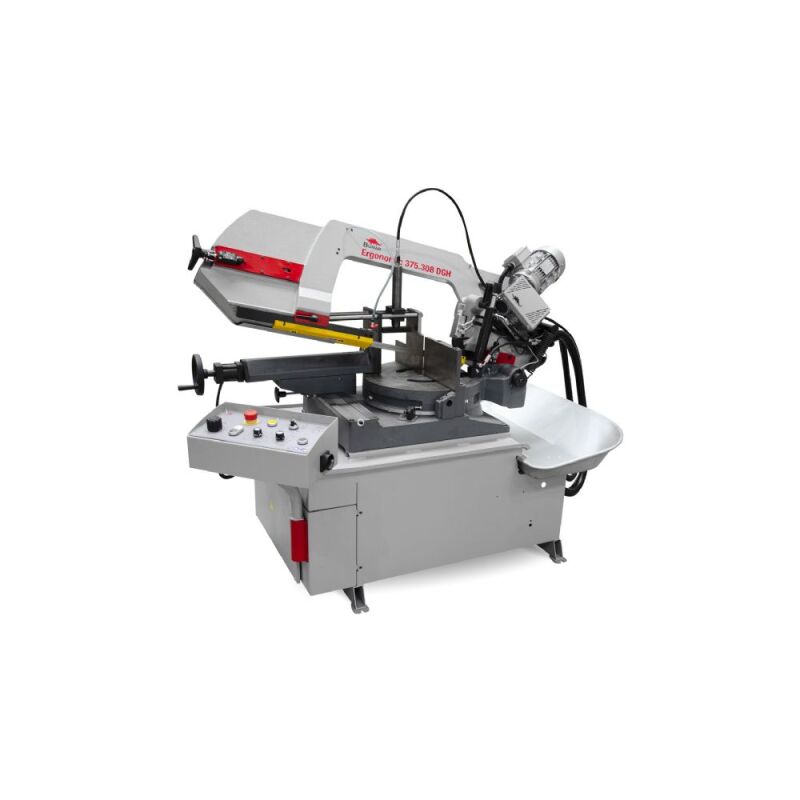

Ergonomic 375.308 DGH
Univerzální poloautomatická pásová pila s robustním litinovým ramenem a pilovým pásem 27 mm. Upínání materiálu a posuv ramene do řezu jsou řízeny hydraulicky, posun materiálu je ovládán manuálně obsluhou pily. Kompletní řezný cyklus je spuštěn stisknutím tlačítka Start. Po doříznutí […]
Univerzální poloautomatická pásová pila s robustním litinovým ramenem a pilovým pásem 27 mm. Upínání materiálu a posuv ramene do řezu jsou řízeny hydraulicky, posun materiálu je ovládán manuálně obsluhou pily.

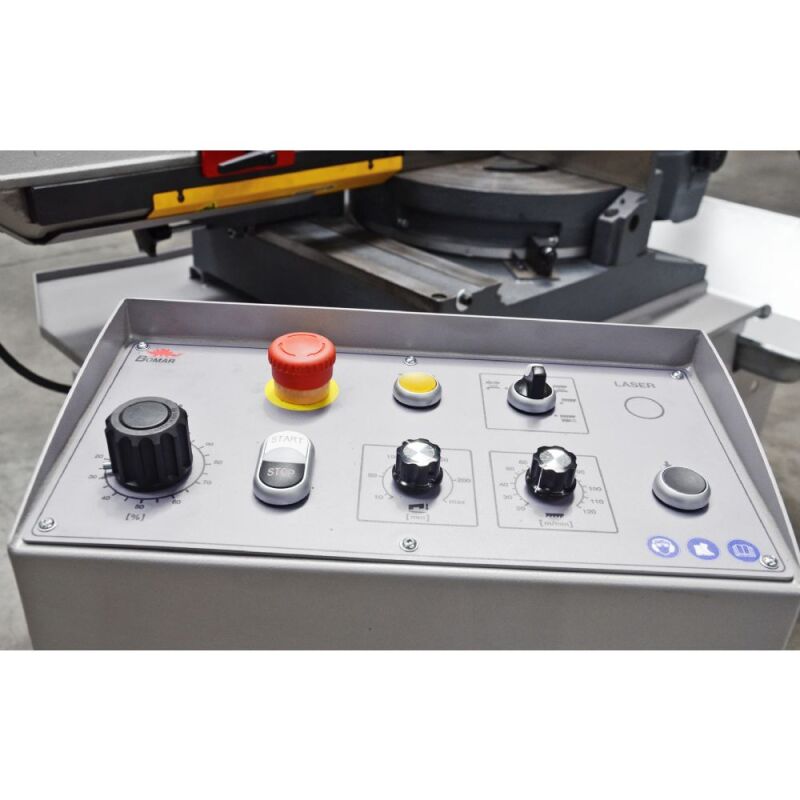

Kompletní řezný cyklus je spuštěn stisknutím tlačítka Start. Po doříznutí materiálu se rameno stroje automaticky vrací do vrchní nastavitelné polohy.
Přepnutí stroje do ručního režimu, umožní ovládat všechny funkce stroje odděleně. Litinové provedení ramene přispívá, v porovnání se svařenou konstrukcí, k lepšímu pohlcování vibrací při řezání.

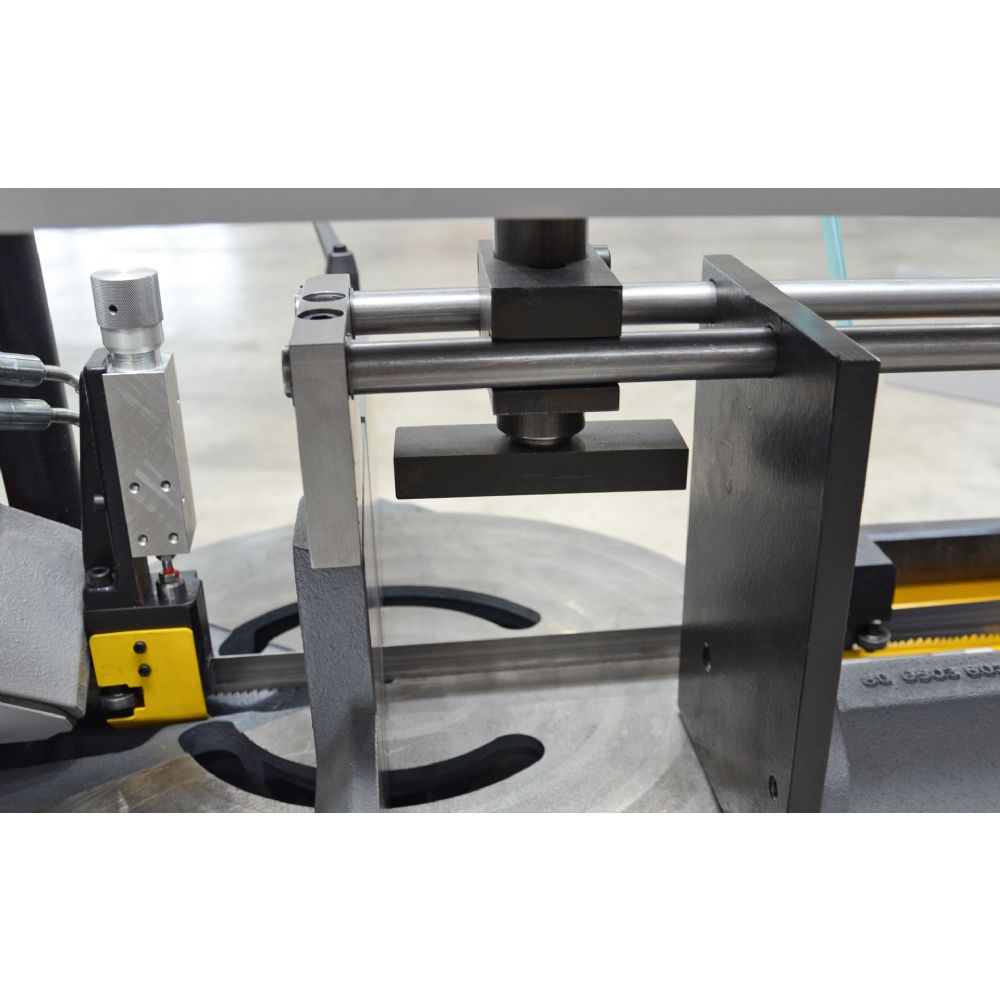

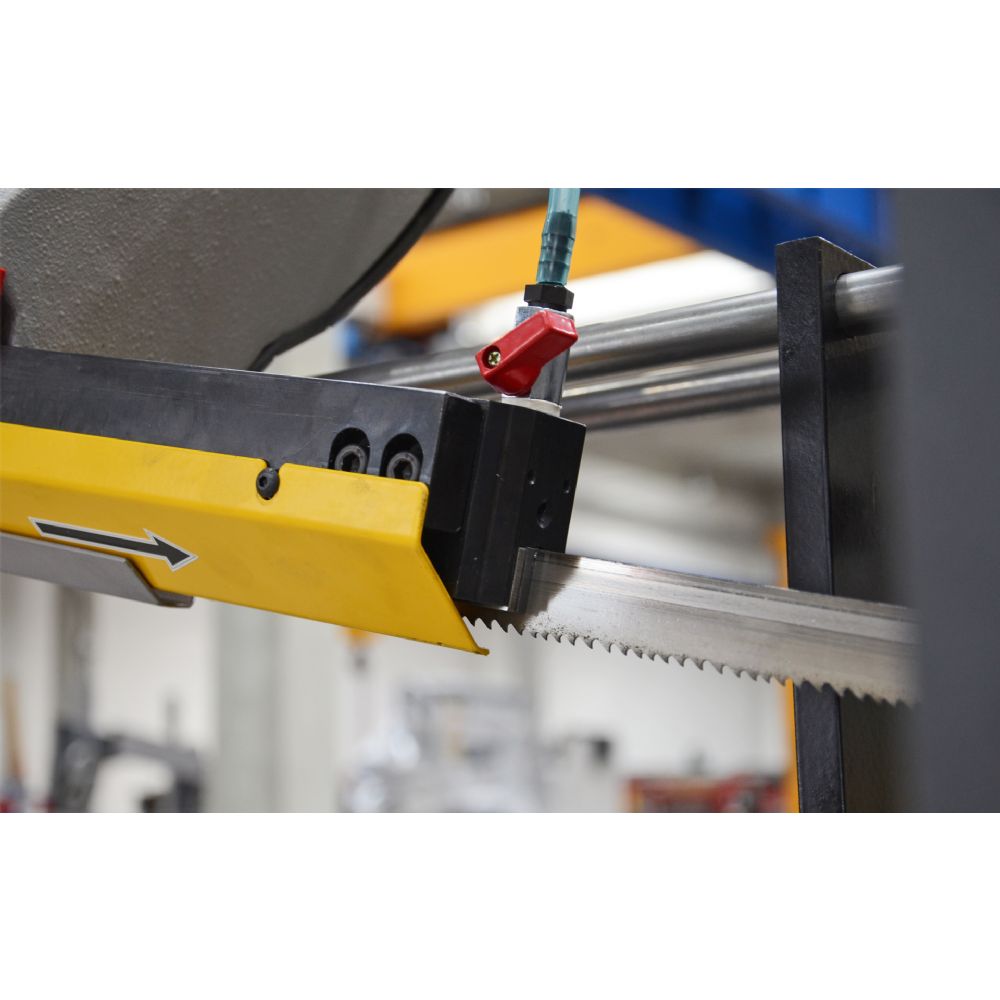

Přesné tvrdokovové vedení pilového pásu, kloub ramene uložený v předepjatých kuželíkových ložiscích a synchronně běžící kartáč na odstraňování třísek jsou předpokladem pro vynikající řezný výkon.
Pilový pás je poháněn průmyslovým motorem s frekvenčním měničem a převodovkou se šikmým ozubením v olejové lázni.
Rychlost pilového pásu je plynule regulovatelná v rozmezí 20 – 120 m/min, což významně zvyšuje jak životnost pilových pásů, tak i produktivitu stroje.

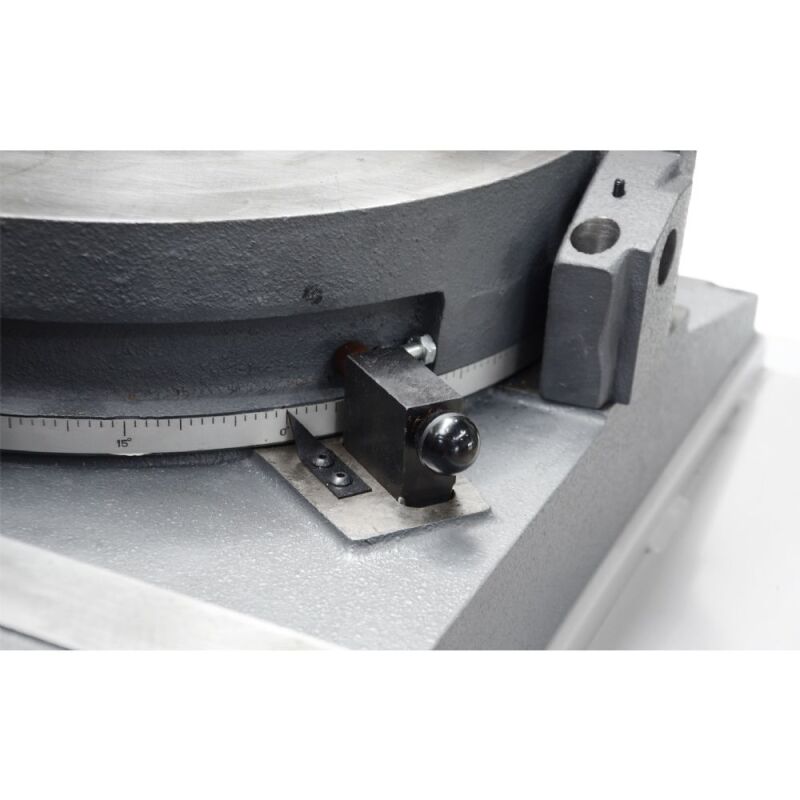

Oboustranně natáčecí rameno 45°- 0 / 90°- 60° při stálé poloze upnutého materiálu a robustní svěrák jsou předpokladem pro mnohostranné využití stroje.
Klíčové vlastnosti
- upínání materiálu a posuv ramene do řezu jsou řízeny hydraulicky
- nastavování úhlových řezů se provádí z místa obsluhy pily

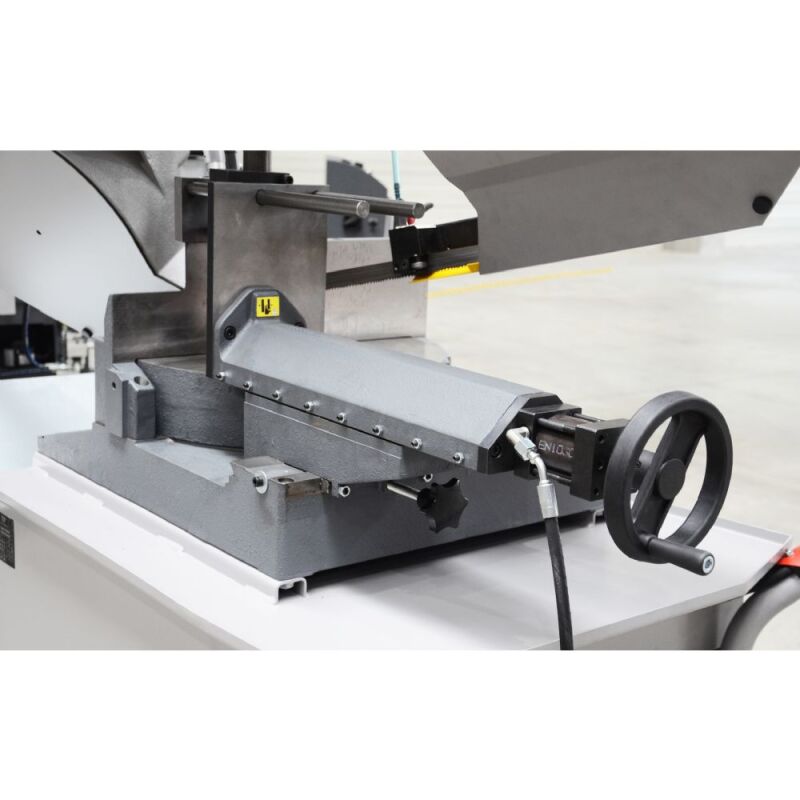

- rychloposuv svěráku pro rychlé přenastavení upínací čelisti
- jednoduchá obsluha a údržba
Řezné parametry
 |  |  |  |
| 0° | 308 | 375x100 | 305 |
| 45°R | 210 | 235x100 | 200 |
| 60°R | 150 | 150x95 | 95 |
| 45°L | 210 | 225x200 | 200 |
Technické specifikace
| Pracovní režim: | poloautomatický |
| Typ stroje: | horizontální pásová pila |
| Typ řezu: | Úhlové řezy |
| Rozsah úhlových řezů: | -45° - 60° |
| Pohon: | 2,2 kW, 3x400 V/ 50 Hz |
| Rychlost pilového pásu: | 20 - 120 m/min. |
| Rozměry pilového pásu: | 3 880 x 25(27) x 0,9 mm |
| Ložná výška materiálu: | 760 mm |
| Délka nejkratšího zbytku: | 20 mm |
| Nejmenší řezaný průměr: | Ø 5 mm |
Rozměry stroje
| Délka: | 1 500 mm |
| Šířka: | 1 480 mm |
| Výška: | 2 000 mm |
| Hmotnost: | 390 kg |
Vhodné manipulační systémy
Dopravníky typu M
Modulární systém válečkových dopravníků, dorazů a podavačů pro lehké a středně těžké použití. Cenově výhodný systém s ocelovými nebo plastovými válečky, s šířkami válečků 230 mm, 330 mm, 430 mm a s délkou modulů 2 a 3 m. Dá se umístit na různý počet opěrných noh s nastavitelnou výškou v rozsahu od 610 do 1020 mm. Pro pásové pily BOMAR jsou k dispozici potřebné propojovací a připojovací díly a rozsáhlé příslušenství, např. vertikální válečky, dorazové systémy atd.
Přídavný přívod chladící kapalinyPřídavný přívod chladící kapaliny je využíván zvláště při řezání silnějších materiálů a všude tam, kde by běžné chlazení nestačilo.
Laser linerLaserová jednotka přenáší laserovou na připravený materiál umístěný v ose pilového pásu. Díky této přímce lze dodatečně porovnat a opravit drobné odchylky, dříve než začne řez.
Osvětlení pracovního prostoruLED sítilna, namontována na ohebném rameni a individuálně nastavitelná, zajistí perfektní osvětlení pracovního prostoru.
Pistole pro oplachování třísekPistole pro oplachování třísek slouží k rychlému a snadnému očištění stroje od třísek a otřepů.
TenzomatPřesný měřící nástroj ke kontrole napnutí pilového pásu při vkládání nových pilových pásů.
