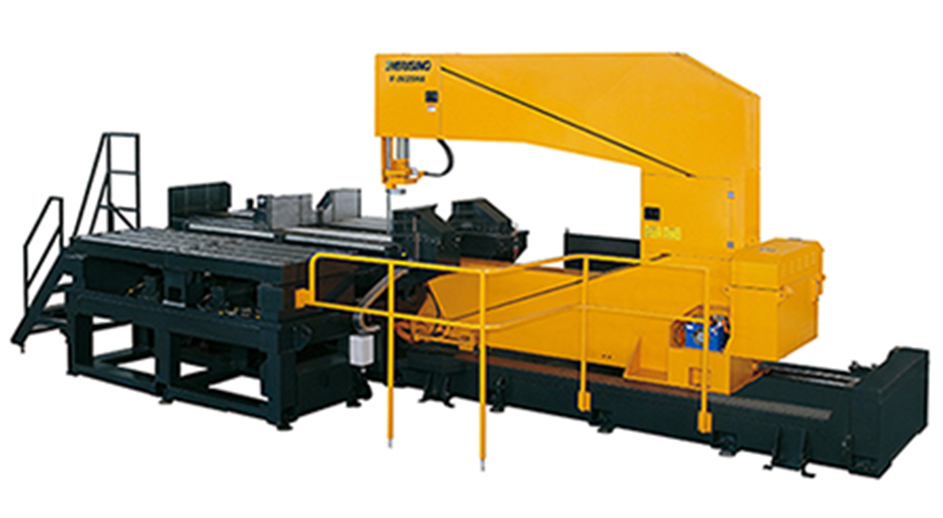

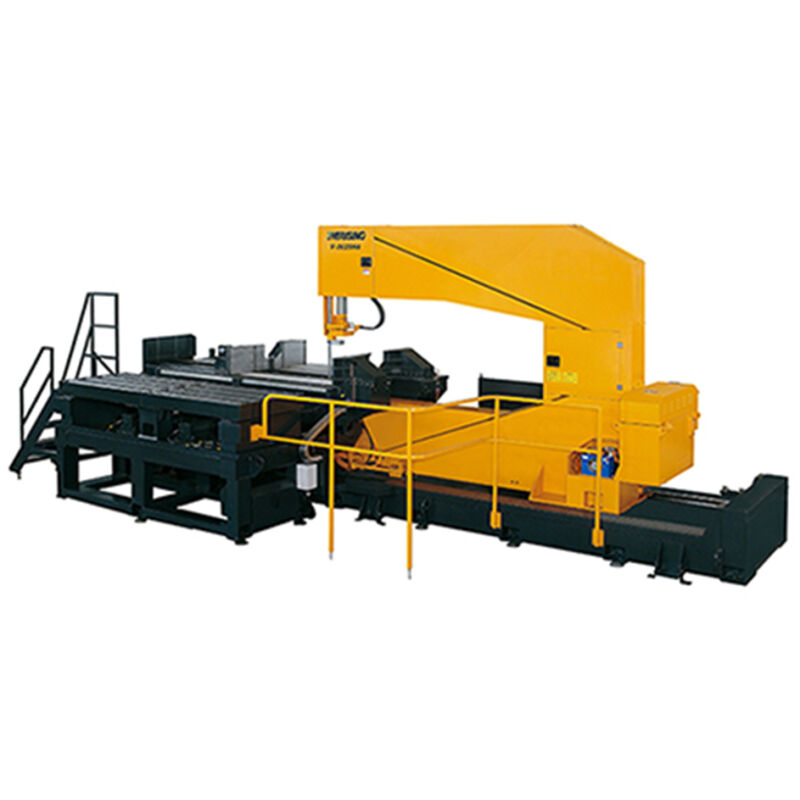

Typ V-0422
Řezná kapacita (V x H) 400 mm x 2200 mm (15,7″ x 86,6″) min. šířka svěrky 1200 mm (47,2″) Rychlost čepele 15–75 m/min (50 až 250 stop/min) Motor Pohon čepele 7,5 kW (10 koní) Hydraulické čerpadlo 2,2 kW (3 HP) […]
| Řezná kapacita (V x H) | 400 mm x 2200 mm (15,7″ x 86,6″) min. šířka svěrky 1200 mm (47,2″) |
|
| Rychlost čepele | 15–75 m/min (50 až 250 stop/min) | |
| Motor | Pohon čepele | 7,5 kW (10 koní) |
| Hydraulické čerpadlo | 2,2 kW (3 HP) | |
| Čerpadlo chladicí kapaliny | 0,6 kW (3/4 HP) | |
| Dopravník třísek | 0,4 kW (1/2 koní) | |
| Velikost čepele | 9940 × 54 × 1,6 mm (391,3″ × 2″ × 0,063″) | |
| Zdvih kyvadlového svěráku | 400 mm (15,7″) (volitelně) | |
| Posuv rámu pily | Servomotor | |
| Zdvih kyvadlové dopravy rámu pily | 2400 mm (94,4″) | |
| Výška stolu | 1600 mm (63″) | |
| Hmotnost stroje | 16500 kg (36300 liber) (SA) 17500 kg (38500 liber) (HA) |
|
| Podlahová plocha bez válečkového stolu (DxHxV) | 3100 x 8150 x 3700 mm (SA) (122″ x 320,8″ x 145,6″) (SA) |
|
| 3400 x 8150 x 3700 mm (HA) (133,8″ x 320,8″ x 145,6″) (HA) |
||
* Veškeré specifikace, rozměry a konstrukční charakteristiky uvedené v tomto katalogu se mohou změnit bez předchozího upozornění.
